Le fonctionnement d’une serrure de porte paraît simple au quotidien, mais le mécanisme repose sur un ensemble de pièces précises qui travaillent ensemble au millimètre. Clé, cylindre, goupilles, pênes, gâche, poignée, coffre, chaque élément a une fonction bien définie. Mieux comprendre cet assemblage aide à choisir une serrure adaptée, à repérer une panne plus vite et à renforcer la sécurité d’un logement, d’un local professionnel ou d’un accès secondaire.
Une serrure peut équiper une porte d’entrée, une porte intérieure, un portail, une porte-fenêtre, un garage, un cabanon ou encore certains accès collectifs. Selon le modèle, elle peut être monopoint, 3 points ou 5 points. Plus le nombre de points de verrouillage est élevé, plus une tentative d’effraction est ralentie. Le principe de base, lui, reste le même.
Comment fonctionne une serrure de porte
Une serrure de porte est un système de verrouillage conçu pour fermer une porte, la maintenir en position et, si besoin, la condamner. Le mécanisme interne peut être discret, surtout sur une serrure encastrée à larder ou à mortaiser, mais il mobilise plusieurs pièces métalliques de très petite taille. Dans la majorité des cas, la clé agit dans un cylindre, déclenche la rotation d’un élément mobile, puis met en mouvement un pêne qui vient se loger dans la gâche fixée sur le dormant.
Le principe de verrouillage et de déverrouillage
Le fonctionnement repose sur une séquence précise :
- la clé est insérée dans le cylindre, aussi appelé canon ou barillet selon les usages,
- son empreinte aligne les goupilles et les contre-goupilles,
- si l’alignement est correct, le rotor peut tourner dans le stator,
- cette rotation entraîne le panneton ou un entraîneur de cylindre,
- le panneton agit sur le pêne dormant,
- le pêne sort pour verrouiller ou se rétracte pour déverrouiller.
Le rôle du cylindre est central, car c’est lui qui reconnaît la bonne clé. Sans cet alignement interne, la rotation est bloquée. C’est ce principe qui fait du cylindre le cœur du niveau de sécurité d’une serrure.
Les étapes d’ouverture et de fermeture d’une porte
Quand une porte est simplement refermée, elle n’est pas forcément verrouillée. Dans beaucoup de serrures, le pêne demi-tour, aussi appelé bec-de-cane, maintient la porte fermée sans condamnation. La poignée ou la béquille actionne alors le carré, qui traverse le fouillot et rétracte ce demi-tour.
Le cycle classique se déroule ainsi :
- la porte se rabat contre le bâti,
- le pêne demi-tour entre dans la gâche et maintient le battant fermé,
- la clé tourne dans le cylindre,
- le pêne dormant avance dans la gâche,
- la porte est alors verrouillée.
Sur certains modèles, une action supplémentaire de la clé permet aussi d’agir sur le demi-tour pour une ouverture complète. Sur des solutions connectées à béquille, le carré extérieur peut être débrayé tant qu’un accès valide n’a pas été présenté.
Quels sont les éléments d’une serrure de porte
Les composants varient selon qu’il s’agit d’une serrure en applique, encastrée, carénée, monopoint ou multipoints. Malgré ces différences, les pièces essentielles se retrouvent sur la majorité des modèles.
| Élément | Rôle principal | Emplacement |
|---|---|---|
| Cylindre | Reconnaît la clé et autorise la rotation | Dans la serrure, accessible depuis l’extérieur |
| Rotor | Partie mobile du cylindre | À l’intérieur du cylindre |
| Stator | Partie fixe qui entoure et protège le rotor | Autour du rotor |
| Panneton | Transmet le mouvement au mécanisme | À l’arrière du cylindre |
| Pêne dormant | Assure le verrouillage | Dans le coffre, vers la gâche |
| Pêne demi-tour | Maintient la porte fermée sans condamnation | Dans le coffre |
| Gâche | Reçoit les pênes | Sur le dormant ou montant |
| Coffre | Protège le mécanisme | Dans la porte ou en applique |
| Têtière | Partie visible sur le chant de la porte | Façade de la serrure encastrée |
| Fouillot et carré | Transmettent l’action de la poignée | Au centre du coffre |

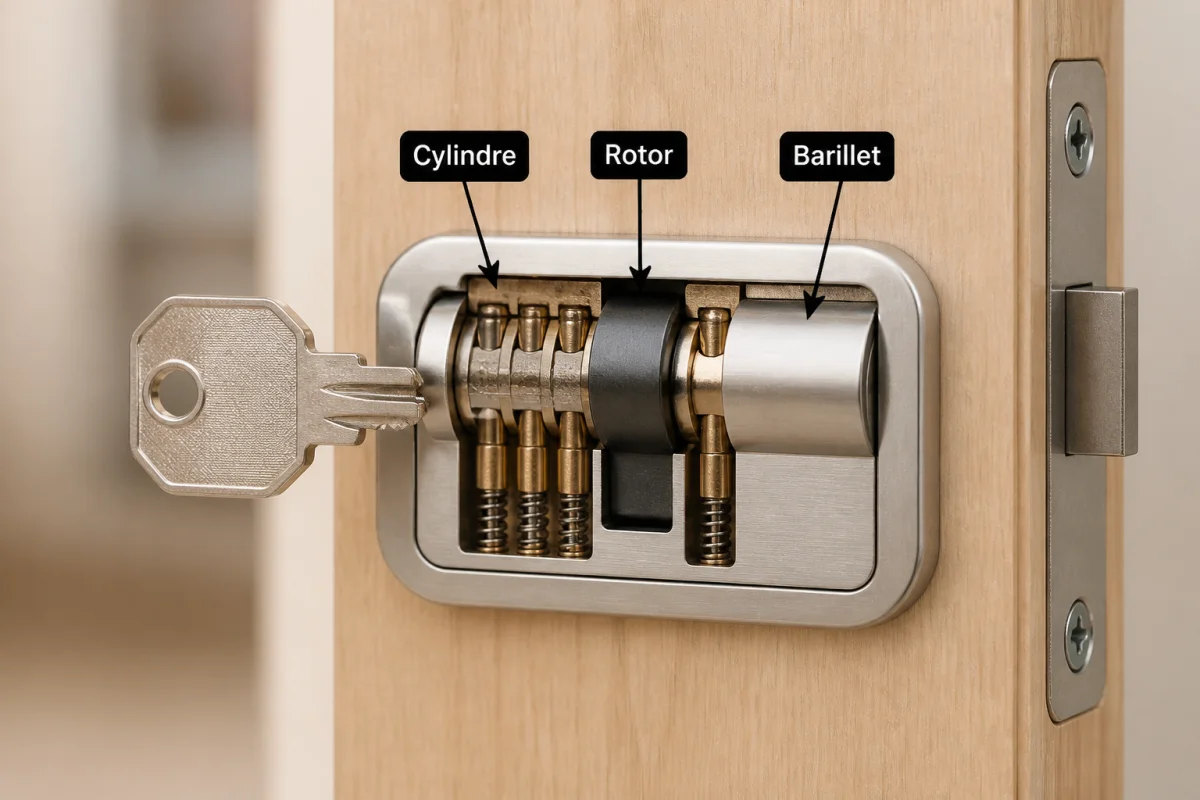

Le cylindre, le barillet et le rotor
Le cylindre est la pièce dans laquelle la clé est introduite. Le mot barillet est souvent employé comme synonyme dans le langage courant. Le cylindre contient un rotor, partie mobile qui tourne lorsque la bonne clé aligne les éléments internes, et un stator, partie fixe qui maintient et protège l’ensemble.
Le stator participe aussi à la résistance face à certaines attaques extérieures. Un cylindre trop exposé, ou qui dépasse de la porte, reste plus vulnérable. C’est pour cette raison que le choix du cylindre pèse fortement dans la sécurité globale.

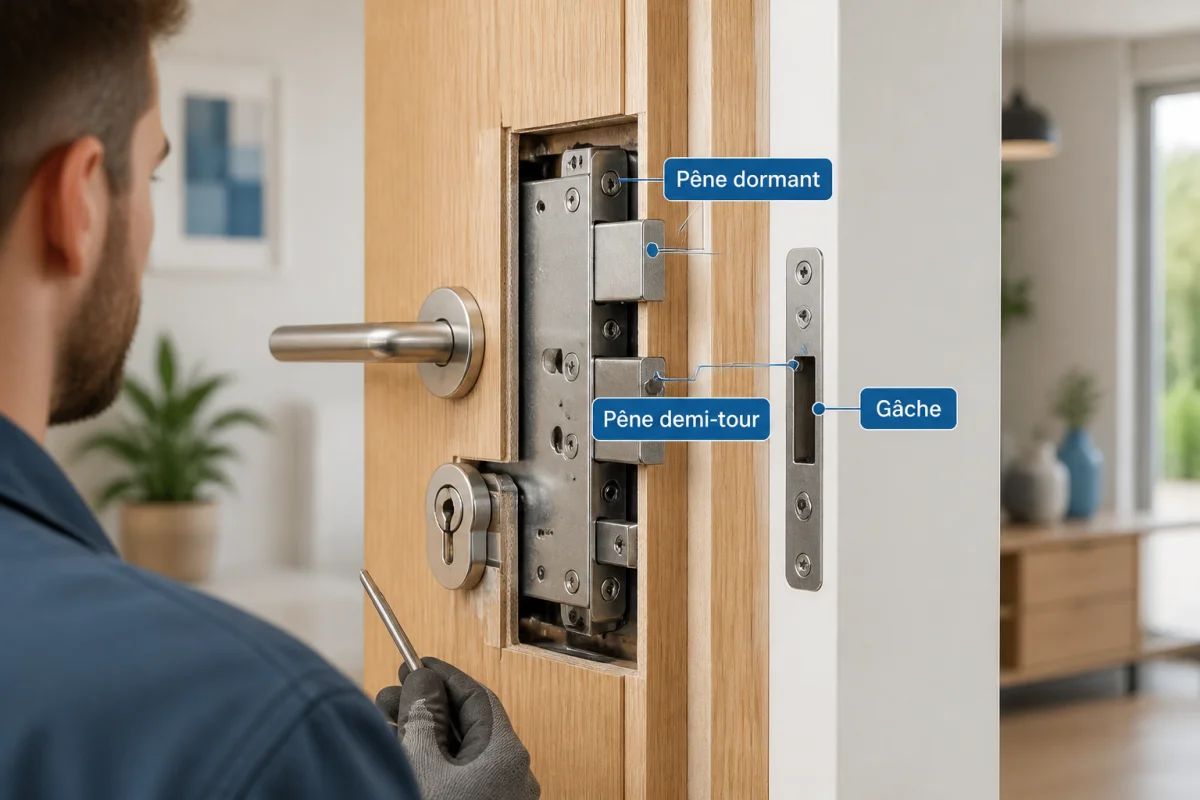

Le pêne dormant, le pêne demi-tour et la gâche
Le pêne dormant est la pièce métallique qui verrouille réellement la porte. Lorsqu’il s’avance dans la gâche, fixée sur le dormant ou l’huisserie, la porte est condamnée. Lorsqu’il se rétracte, la porte peut s’ouvrir.
Le pêne demi-tour sert à refermer la porte sans la verrouiller. Il est actionné par la poignée, la béquille ou parfois une tirette. C’est le dispositif le plus courant sur les portes de passage, les portes intérieures et certaines serrures de salle de bains.
La gâche est un élément moins visible mais déterminant. Sa qualité et sa pose influencent directement la résistance à l’arrachement. Certaines serrures sont vendues sans gâche, il faut donc vérifier le contenu du kit avant l’installation.
Le coffre, la têtière, le fouillot et le carré
Le coffre, aussi appelé boîtier, renferme et protège le mécanisme. Dans une serrure à encastrer, il se loge dans l’épaisseur de la porte, ce qui donne un rendu discret. La têtière correspond à la partie visible sur le chant de la porte. Ses bords peuvent être ronds ou carrés selon les modèles.
Le fouillot est l’ouverture carrée qui reçoit le carré, cette tige d’entraînement reliée à la poignée. Quand la poignée s’abaisse, le carré tourne, puis actionne le demi-tour. D’autres éléments existent selon la serrure, comme la lumière pour cylindre européen, l’empennage dans la têtière, les couvercles de serrure ou encore le meneau sur certains montages.
Quelle est la différence entre un cylindre et un barillet
Dans l’usage courant, cylindre et barillet désignent souvent la même pièce, celle où l’on insère la clé. Le terme le plus précis et le plus fréquent dans les catalogues techniques reste toutefois cylindre. Le barillet est donc généralement un synonyme pratique, largement répandu chez les particuliers.
Pour être plus rigoureux :
- le cylindre désigne l’ensemble du mécanisme de reconnaissance de clé,
- le rotor est la partie mobile à l’intérieur,
- le stator est la partie fixe,
- le panneton se situe à l’arrière et transmet le mouvement.
Quand il faut remplacer une pièce, mieux vaut parler de remplacement du cylindre. C’est aussi la formulation utilisée par la plupart des fabricants et des serruriers.
Comment la clé actionne le mécanisme de la serrure
La clé ne pousse pas directement le pêne. Elle agit d’abord sur un système de contrôle d’accès mécanique contenu dans le cylindre. Ce dispositif est composé de petites pièces qui doivent se positionner avec précision avant toute rotation.
Le rôle des goupilles et contre-goupilles
Dans un cylindre classique, la clé soulève des goupilles et des contre-goupilles grâce à la forme de son empreinte. De petits ressorts maintiennent une pression constante sur ces éléments. Si la clé est la bonne, la ligne de séparation entre les goupilles s’aligne exactement à la jonction entre rotor et stator. Le rotor peut alors tourner.
Si la clé est mauvaise, usée ou mal engagée, l’alignement ne se fait pas. Le rotor reste bloqué. C’est ce principe qui limite la rotation par une clé non autorisée.
Comment le panneton entraîne le verrouillage
Une fois le rotor en mouvement, il entraîne le panneton. Cette pièce agit comme un relais mécanique entre le cylindre et le reste de la serrure. Selon le sens de rotation :
- le pêne dormant sort pour verrouiller,
- le pêne dormant rentre pour déverrouiller,
- sur certains modèles, une course complémentaire agit aussi sur d’autres pênes.
Dans les serrures connectées, le principe reste proche. La différence tient au fait qu’un système électronique pilote l’action sur la serrure existante. Sur une béquille connectée, le carré côté extérieur peut être débrayé, puis embrayé après validation d’un code, d’un badge ou d’une autorisation temporaire. Ce type de solution se développe dans des contextes comme le coworking, le tennis, le padel ou d’autres accès gérés par réservation.
À quoi sert le pêne dormant
Le pêne dormant est la pièce qui assure le verrouillage renforcé. Contrairement au pêne demi-tour, il ne se rétracte pas par simple pression sur la poignée. Il doit être manœuvré par la clé, par un bouton de condamnation selon certains modèles, ou par un système équivalent.
Son intérêt est clair :
- il condamne réellement la porte,
- il améliore la résistance face à une ouverture forcée,
- il travaille avec la gâche pour maintenir le battant dans le dormant,
- il participe au niveau de sécurité attendu pour l’habitation ou le local.
Le choix du pêne et de l’ensemble de la serrure peut être lié aux exigences de la norme A2P, pour Assurance Prévention Protection. Pour les serrures à mortaiser, la norme NF EN 12209 encadre aussi des aspects techniques du produit.
Comment fonctionne une serrure multipoints
Une serrure multipoints reprend le même principe qu’une serrure classique, mais elle verrouille la porte à plusieurs endroits en même temps. Les versions les plus connues sont les serrures 3 points et 5 points. Quand la clé tourne, le mécanisme central entraîne non seulement le pêne principal, mais aussi des points de fermeture supplémentaires par une tringlerie.
Ces points peuvent se répartir :
- au centre,
- en haut du vantail,
- en bas du vantail.
Le bénéfice principal est une meilleure tenue de la porte dans son cadre et une résistance accrue aux tentatives d’effraction. Plus les points de verrouillage sont nombreux, plus l’ouverture forcée demande du temps et des efforts. C’est l’une des raisons pour lesquelles ce type de serrure est fréquent sur les portes d’entrée.
Les serrures multipoints existent en version encastrée ou en applique. Les modèles en applique carénée sont souvent choisis pour camoufler la tringlerie. Les serrures encastrées, elles, sont appréciées pour leur discrétion et leur esthétisme, mais leur pose demande des mesures précises et un travail soigné, notamment sur des portes en bois, aluminium, acier ou PVC.
Pourquoi une serrure se bloque-t-elle
Une serrure peut se bloquer pour des raisons très différentes, depuis une simple clé usée jusqu’à un désordre interne du cylindre. Les causes les plus fréquentes sont mécaniques ou liées à l’environnement.
- Usure des pièces internes, notamment des goupilles, ressorts ou pênes
- Désalignement entre la porte, la serrure et la gâche
- Décalage dans le mouvement des goupilles ou des contre-goupilles
- Humidité élevée qui altère le mécanisme
- Gel en hiver qui empêche certaines pièces de bouger librement
- Effraction ou tentative d’arrachement qui déforme le cylindre ou le coffre
- Cylindre dépassant ou mal protégé, plus exposé aux chocs et aux attaques
Quand une serrure commence à accrocher, le problème ne vient pas toujours du cylindre. Une gâche mal positionnée, une porte affaissée ou un carré fatigué peuvent aussi perturber l’ouverture. L’observation des symptômes aide souvent à orienter le diagnostic :
| Symptôme | Cause possible | Action pertinente |
|---|---|---|
| La clé entre mal | Cylindre encrassé, clé usée | Vérifier l’état de la clé, contrôler le cylindre |
| La clé tourne difficilement | Goupilles grippées, désalignement | Tester porte ouverte puis fermée |
| La porte ferme mais ne verrouille pas | Gâche décalée, pêne dormant gêné | Contrôler l’alignement porte-dormant |
| La poignée est molle | Problème de fouillot, carré ou ressort | Inspecter la poignée et le mécanisme |
| La serrure est bloquée après un choc | Déformation ou tentative d’effraction | Prévoir une intervention de serrurier |
Le remplacement d’un cylindre peut être réalisé par un particulier sur de nombreux modèles, surtout en profil européen. En revanche, une serrure à mortaiser endommagée, une multipoints déréglée ou une serrure forcée justifie souvent l’intervention d’un serrurier professionnel. Une pose correcte et une maintenance régulière restent les meilleurs moyens d’éviter les pannes répétitives.
Comprendre le fonctionnement d’une serrure de porte permet d’aller au-delà du simple geste d’ouvrir ou de fermer. Cela aide à choisir le bon type de serrure, à comparer une monopoint et une multipoints, à savoir si le problème vient du cylindre, de la gâche ou du pêne, et à mieux évaluer le niveau de sécurité réel d’une porte. Pour un projet d’installation ou de remplacement, la qualité du cylindre, la précision de la pose et l’adaptation au support comptent souvent autant que la serrure elle-même. Des fabricants comme Vachette, Metalux, Stremler ou FTH Thirard proposent des solutions variées, mais le bon choix dépend toujours de l’usage, du type de porte et du niveau de protection recherché.
