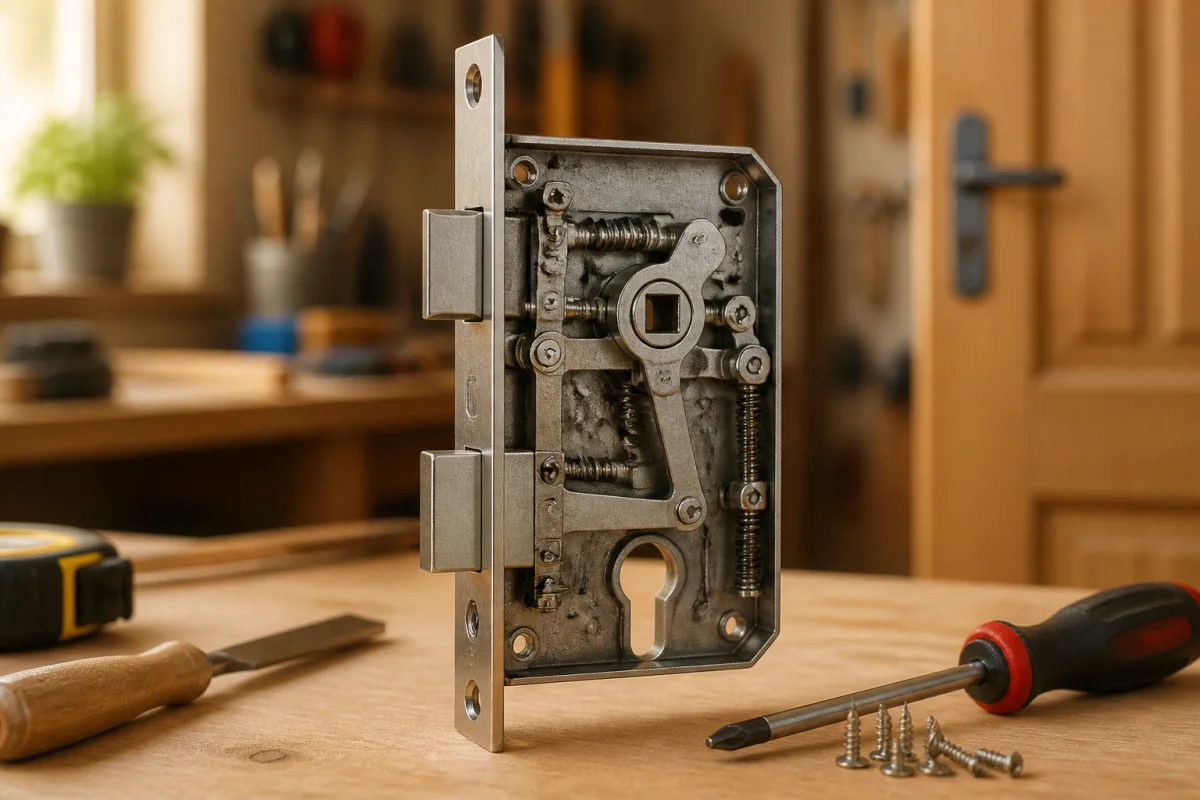

Lire un schema mécanisme serrure de porte permet de mettre un nom sur chaque pièce et de comprendre ce qui se passe lorsque la clé tourne, que la poignée revient mal ou qu’un verrouillage bloque. C’est utile pour choisir une serrure, préparer un remplacement de cylindre ou simplement identifier l’origine d’une panne.
Une serrure reste un élément central de la sécurité d’un logement, qu’il s’agisse d’une maison, d’un appartement ou d’un local. Les modèles récents peuvent intégrer un cylindre classique, un bouton intérieur, une gâche électrique, un badge, une carte magnétique, un clavier à code ou encore une commande connectée. Malgré ces évolutions, le vocabulaire de base de la serrurerie reste indispensable pour lire un schéma correctement.
Dans cet article, le but est simple, expliquer les composants d’une serrure de porte, leur rôle et la manière dont ils interagissent.
Qu’est-ce qu’un schéma mécanisme serrure de porte ?
Un schéma de mécanisme de serrure de porte est une représentation technique qui montre la composition et le fonctionnement d’une serrure. Il sert à repérer les éléments internes et visibles, comme le coffre, le cylindre, le pêne, la gâche ou le fouillot.
Ce type de schéma a plusieurs usages concrets :
- comprendre le principe de verrouillage et de déverrouillage
- identifier une pièce défectueuse en cas de panne
- préparer un remplacement de cylindre ou de serrure
- différencier les types de pose, comme la serrure à larder ou en applique
- mieux choisir un modèle monopoint ou multipoints
Quand le mécanisme se bloque, le schéma devient particulièrement utile. Les retours d’utilisateurs vont souvent dans ce sens. Sur le forum type911.org, karba écrivait par exemple « Est ce que l’un d’entre vous aurais un schema de fonctionnement de la serrure de porte (gauche en l’occurence) », puis « j’ai regardé le tuto, il ne decrit pas le fonctionnement de la serrure. ». Ce besoin de visualiser les pièces revient souvent dès qu’un verrouillage fonctionne d’un côté mais pas de l’autre.
Quels sont les éléments d’une serrure de porte ?
Une serrure classique réunit plusieurs pièces qui travaillent ensemble. Certaines sont visibles lorsque la porte est ouverte, d’autres restent cachées dans le coffre ou dans l’épaisseur du vantail.
| Élément | Autres noms | Fonction principale |
|---|---|---|
| Coffre | Boîtier, corps de serrure | Contient le mécanisme interne |
| Cylindre | Barillet, canon | Reçoit la clé et transmet la rotation |
| Panneton | – | Entraîne le mécanisme depuis le cylindre |
| Pêne demi-tour | Bec-de-cane | Permet la fermeture par la poignée |
| Pêne dormant | – | Assure le verrouillage par la clé |
| Gâche | – | Reçoit les pênes dans le bâti |
| Têtière | – | Maintient et habille la serrure sur le chant de porte |
| Fouillot | Foliot | Reçoit le carré de la poignée |
| Carré | Tige d’entraînement | Transmet le mouvement des poignées |
| Goupilles | – | Autorisent ou bloquent la rotation de la clé |

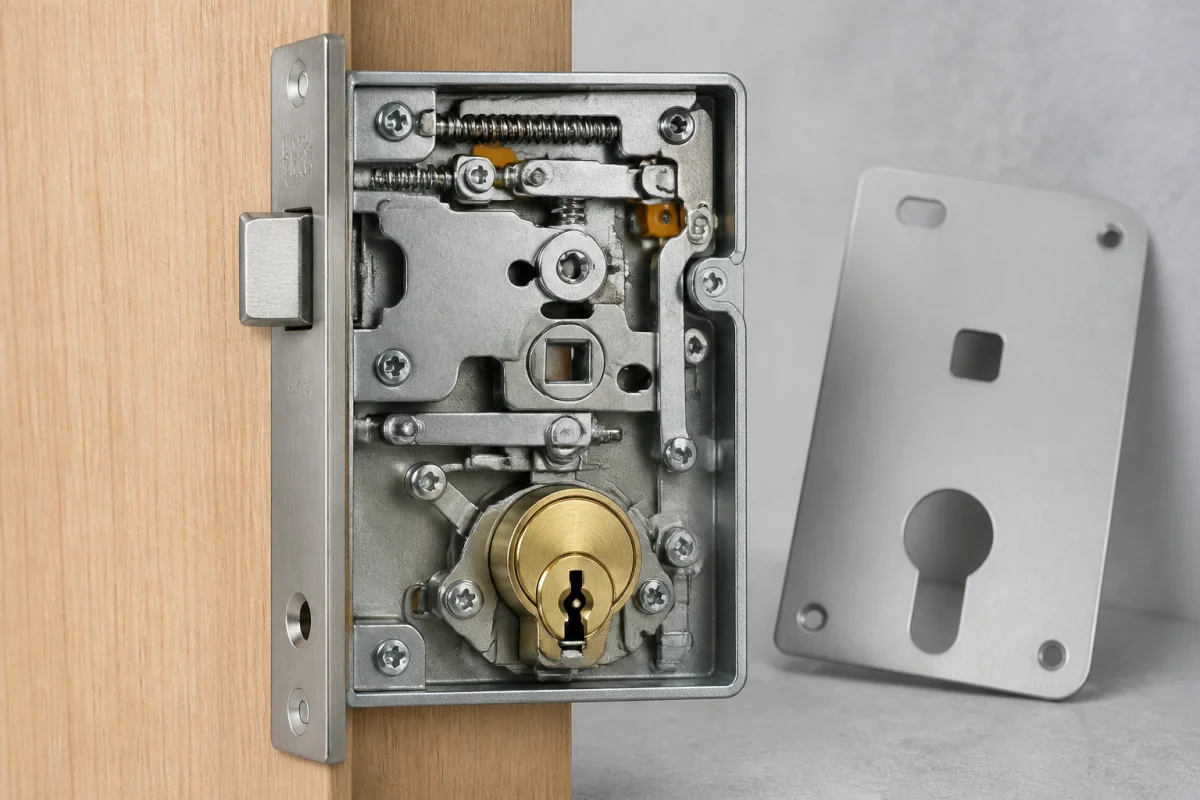

Le coffre, le cylindre et le panneton
Le coffre, aussi appelé boîtier, est le bloc principal qui contient la mécanique de la serrure. Il est le plus souvent en métal, acier ou inox. Dans une serrure à larder, il disparaît dans l’épaisseur de la porte. Dans une serrure multipoints, c’est lui qui pilote l’ensemble des points de fermeture.
Le cylindre, également nommé barillet ou canon, est la pièce où l’on introduit la clé. Quand la clé correspond au profil interne, elle permet de tourner et d’actionner le mécanisme. Certains cylindres sont à bouton intérieur pour verrouiller sans clé côté logement. D’autres peuvent être protégés par un stator, une pièce destinée à limiter l’exposition du cylindre.
Le panneton est intégré au cylindre. Lorsque la clé tourne, le panneton pivote et entraîne le mécanisme qui déplace le pêne dormant. C’est une pièce de liaison discrète, mais centrale dans le fonctionnement.
Le pêne demi-tour, le pêne dormant et la gâche
Le pêne est la pièce métallique mobile qui verrouille ou déverrouille la porte. Il existe sous plusieurs formes.
Le pêne demi-tour, aussi appelé bec-de-cane, sert à fermer la porte sans clé. Quand la poignée s’abaisse, un ressort permet sa rétraction dans le coffre. À la fermeture, il ressort et vient se loger dans la gâche.
Le pêne dormant est destiné au vrai verrouillage. Il avance ou recule grâce à la clé. Une fois engagé dans la gâche, il reste bloqué jusqu’à la rotation inverse de la clé.
La gâche est fixée sur le bâti, c’est-à-dire le cadre ou dormant de la porte. Elle reçoit le pêne demi-tour quand la porte se referme et le pêne dormant quand elle est verrouillée. Sa solidité compte beaucoup dans la résistance globale à l’effraction.
La têtière, le fouillot et le carré
La têtière est la plaque métallique visible sur le chant de la porte. Elle est vissée et maintient le coffre dans sa position. Elle comporte des ouvertures appelées empennages, par lesquelles passent les pênes. Selon les modèles, ses extrémités peuvent être rondes ou carrées.
Le fouillot, ou foliot, est l’orifice carré traversant le coffre. Il reçoit le carré, une tige d’entraînement sur laquelle sont fixées les poignées, aussi appelées béquilles. Lorsque l’on actionne la poignée, le carré tourne dans le fouillot et rétracte le pêne demi-tour.
Quelle est la différence entre pêne dormant et pêne demi-tour ?
La différence tient à la fois à leur fonction et à leur mode d’actionnement.
- Le pêne demi-tour sert à la fermeture courante de la porte. Il est actionné par la poignée.
- Le pêne dormant sert au verrouillage de sécurité. Il est actionné par la clé ou par un bouton sur certains cylindres.
Le pêne demi-tour est monté avec un ressort. Il se rétracte lorsque l’on abaisse la poignée et ressort automatiquement à la fermeture. Le pêne dormant, lui, n’est pas rappelé par ce type de mouvement. Il reste sorti tant que la clé ne le fait pas rentrer.
Sur une serrure multipoints, le pêne dormant principal peut commander en même temps des tringles et des verrous latéraux. Dans une serrure 3 points, cela signifie un point central sur la tranche de la porte, plus un verrou en haut et un en bas. Cette répartition des efforts améliore la tenue face aux tentatives d’effraction.
À quoi sert la gâche d’une serrure ?
La gâche est parfois perçue comme une simple plaque métallique, alors qu’elle joue un rôle structurel dans la fermeture. Sans elle, le pêne ne trouve pas son logement correct dans le bâti.
Ses fonctions sont les suivantes :
- recevoir le pêne demi-tour quand la porte se ferme
- retenir le pêne dormant pendant le verrouillage
- aligner correctement la serrure avec le bâti
- participer à la résistance mécanique de l’ensemble
Il existe des gâches manuelles et des gâches électriques, utilisées sur certains accès commandés. Lors de l’achat d’une serrure, il faut aussi vérifier si la gâche est bien fournie dans le kit, car ce n’est pas systématique.
Quand une porte ferme mal, la cause n’est pas toujours le cylindre. Un mauvais alignement entre le pêne et la gâche peut suffire à provoquer un blocage, une usure anormale ou une sensation de frottement à la fermeture.
Comment fonctionne une serrure à clé classique ?
Le fonctionnement d’une serrure à clé classique repose sur une chaîne mécanique assez précise. La clé entre dans le cylindre, agit sur les goupilles, autorise la rotation du barillet, puis transmet le mouvement au panneton. Celui-ci entraîne ensuite le mécanisme qui déplace le pêne.
Sur les portes de maison, d’appartement ou de chambre, la serrure à mortaiser reste l’un des modèles les plus courants. Les serrures à encastrer sont par ailleurs encadrées par la norme NF EN 12209, référence fréquente pour les modèles à mortaiser ou à larder.
Le rôle des goupilles dans le cylindre
À l’intérieur du cylindre, on trouve des goupilles et des contre-goupilles. Ce sont de petits cylindres métalliques. La clé correcte les soulève à la bonne hauteur afin de créer un alignement compatible avec la rotation du cylindre.
Sans la bonne clé, les goupilles restent en position bloquante et empêchent le cylindre de tourner. Avec la bonne clé, la séparation entre goupilles et contre-goupilles se place sur la ligne de césure, ce qui libère la rotation.
Ce principe reste la base d’un grand nombre de serrures classiques, même si des variantes existent avec clés codées, protections anti-crochetage renforcées ou solutions électroniques.
Comment le pêne se rétracte et se bloque
Quand la clé tourne, le panneton met le mécanisme en mouvement. Selon le sens de rotation, le pêne dormant avance vers la gâche ou se rétracte dans le coffre.
Pour le pêne demi-tour, le mouvement vient de la poignée. En abaissant la béquille, le carré tourne dans le fouillot, ce qui actionne le ressort et tire le pêne en arrière. Dès que la poignée est relâchée, le ressort le replace en position de fermeture.
En cas de panne, plusieurs causes sont souvent relevées lors des interventions :
- ressort de rappel grippé
- clip de tringlerie hors service
- ergot sorti de son logement
- mécanisme encrassé
- mauvais réglage de porte ou de gâche
Sur des retours terrain, un démontage, un nettoyage, un graissage et des essais répétés avant remontage suffisent parfois à remettre l’ensemble en état. Dans certains cas, l’utilisation d’un produit de type WD-40 est citée comme solution de dépannage rapide, à condition de ne pas remplacer un vrai entretien mécanique quand une pièce est endommagée.
Le schéma d’une serrure monopoint
La serrure monopoint possède un seul point de verrouillage principal, généralement centré sur le chant de la porte. C’est le modèle le plus simple à lire sur un schéma.
On y retrouve généralement :
- un coffre
- un cylindre
- un panneton
- un pêne demi-tour
- un pêne dormant
- un fouillot
- une têtière
- une gâche sur le bâti
Son intérêt principal est la simplicité, tant pour l’usage que pour le remplacement de pièces. En revanche, pour une porte d’entrée, sa résistance reste inférieure à celle d’une serrure 3 points ou multipoints, qui répartit l’effort sur toute la hauteur de la porte.
Pour une lecture rapide, le circuit est le suivant : clé > cylindre > panneton > pêne dormant, puis poignée > carré > fouillot > pêne demi-tour.
Le schéma d’une serrure à larder
La serrure à larder, aussi appelée serrure à mortaiser ou à encastrer selon les usages, est installée dans une poche creusée dans le vantail. Elle est très utilisée sur les portes en bois, en PVC ou en métal.
Son schéma se distingue par la place prise par le coffre dans l’épaisseur de la porte. Une fois posée, elle reste discrète, puisque seuls certains éléments sont visibles, notamment la têtière, le loquet et le bloc de pêne.
Ses caractéristiques les plus fréquentes :
- mécanisme dissimulé dans la porte
- esthétique sobre
- adaptation possible aux portes affleurantes, à feuillure ou à cadre tubulaire
- fixation par bande métallique sur le chant
Des fabricants comme Vachette, Metalux, Stremler ou FTH Thirard proposent ce type de serrure. THIRARD est par exemple présenté comme fabricant de sécurité depuis 1920. Selon les modèles, une conformité NF peut également être mentionnée.
Sur le schéma, il faut bien distinguer la partie incorporée au vantail et la partie située sur le bâti, à savoir la gâche. Cette distinction évite beaucoup d’erreurs lors d’un remplacement.
Le schéma d’une serrure en applique
La serrure en applique est posée en surface sur la porte. Son coffre reste visible côté intérieur. Le schéma est souvent plus simple à visualiser, car la majorité des pièces sont moins dissimulées qu’avec une serrure à larder.
Ce type de serrure est fréquent sur des portes anciennes, des locaux techniques ou des configurations où l’encastrement n’est pas souhaité. Le principe mécanique reste proche :
- la clé agit sur le cylindre
- le cylindre entraîne le panneton
- le panneton déplace le pêne dormant
- la poignée agit sur le fouillot et le pêne demi-tour
La différence se joue surtout sur le mode de pose. Comme le boîtier est apparent, l’entretien et l’observation du mécanisme sont souvent plus faciles. En contrepartie, le rendu est moins discret.
Les erreurs courantes pour lire un schéma de serrure
La lecture d’un schéma de serrure semble simple sur le papier, mais certaines confusions reviennent souvent.
- Confondre cylindre et serrure
Le cylindre n’est qu’une partie de la serrure. Remplacer un barillet ne signifie pas changer tout le mécanisme. - Mélanger pêne demi-tour et pêne dormant
Le premier dépend de la poignée, le second de la clé ou du bouton. - Oublier le rôle du bâti
La serrure fonctionne avec la gâche fixée sur le cadre. Un défaut d’alignement peut venir de l’huisserie, pas seulement du coffre. - Ignorer la différence entre monopoint et multipoints
Sur une serrure 3 points, les tringles et verrous latéraux modifient complètement la lecture du schéma. - Se focaliser uniquement sur le cylindre
Une panne peut venir d’un ressort, d’une tringle, d’un ergot ou d’une pièce interne déplacée. - Mal identifier le type de pose
Le schéma d’une serrure à larder ne se lit pas comme celui d’une serrure en applique.
Les retours d’expérience illustrent bien ce point. Sur type911.org, karba décrivait un cas concret de blocage avec « symptome actuel, le verouillage depuis l’interieur de l’auto est bloqué. pas depuis l’exterieur avec la clef ». Après intervention, le retour devenait positif « ca y est c est bon après avoir changé le relais, j’ai pu baisser les vitres et sortir les rails de vitre, custode puis la serrure. » puis « porte ferme super bien, plus de jeu entre la custode et toit targa.. suis super content ».
Ces avis montrent une réalité utile à garder en tête, un schéma ne sert pas seulement à nommer les pièces. Il aide aussi à isoler la source du problème, surtout quand le mécanisme semble bloqué seulement d’un côté ou quand plusieurs éléments périphériques influencent la fermeture.
Pour aller plus loin, le bon réflexe consiste à comparer le schéma avec la serrure réellement en place, porte ouverte, en observant le trajet du pêne, l’alignement avec la gâche, la position du cylindre et le mouvement du carré dans le fouillot. Cette lecture croisée permet souvent de savoir si un simple entretien suffit ou si le remplacement d’une pièce devient nécessaire.
